DDS-33 セットアップ解説 4倍バージョン

DDSとは
DDS(Direct Didital Synthesiser)は、基準発振器の波形を参照して任意の波形を発生させることが出来る発振器です。周波数の変動、波形をソフトウエアでコントロールできるので、精密な発振器として使用することが出来ます。

AD9833は、消費電力が少なく、簡単な回路で構成できる特長を備えたDDSチップです。最新のAD9951などのDDSチップと比較するとスプリアスの多さなどはありますが、コンパクトにまとめることが出来るので、使用してみました。水晶発振器と比較すると若干のスプリアスはありますが、性能的には十分な安定度を保っています。

DDS-33の出力は、方形波なのでそのまま送信に使うことはできません。ローパスフィルタを追加して、波形を整形して下さい。基板はSoft66DBに合わせて作っていますが、電源の5Vを用意すれば、ほかの用途にも使えます。ICS512をショートカットすれば、AD9833の出力を取り出すことが可能です。

ブログで最新情報をごらん下さい。また、ご質問も受けております。組立に関しては、ブログでご質問下さい。

ご購入はハムスクエアをごらん下さい。完成基板は4500円（予価）で定形外郵便の送料込みです。

回路とプリント基板

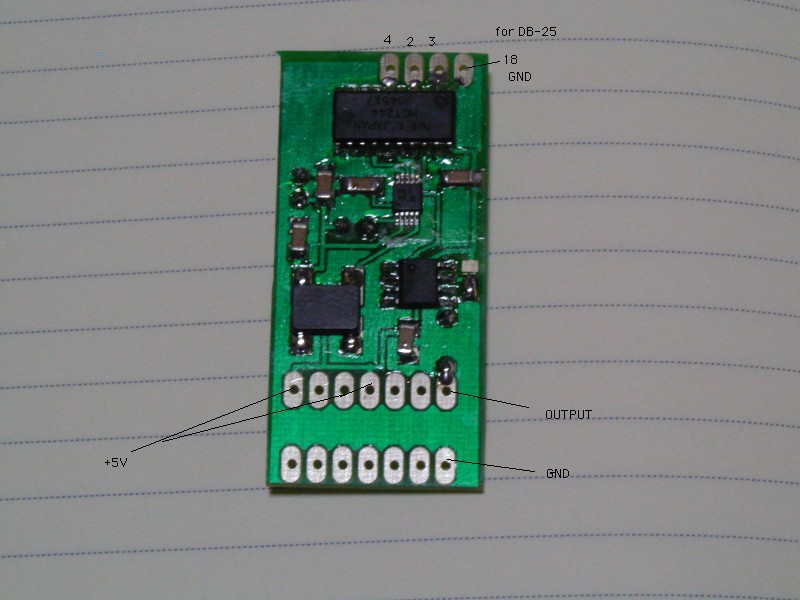

　DDS-33は、Soft66D、Soft66DBのOSCと差し替えることが出来るように基板が設計されています。OSCを直づけしている場合は、14ピンのICソケットと交換して下さい。

　AD9833は、25MHzの基準発振器を使用した場合、12.5MHzまでの波形を発生させることが可能です。AD9833で発生させた周波数を逓倍用ICのICS512で4倍にしています。Soft66DBでは、74AC74で1/4に分周するので、結果的にAD9833の周波数範囲をすべて受信することが可能になっています。ICS512は最大で8倍まで逓倍可能なのですが、現状では行っていません。
　データシート上ではICS512の下限周波数が5MHzとなっているのですが、実際には中波帯まで使用できるようです。バンドパスフィルタの部分を加工すれば、中波帯のラジオも受信可能です。

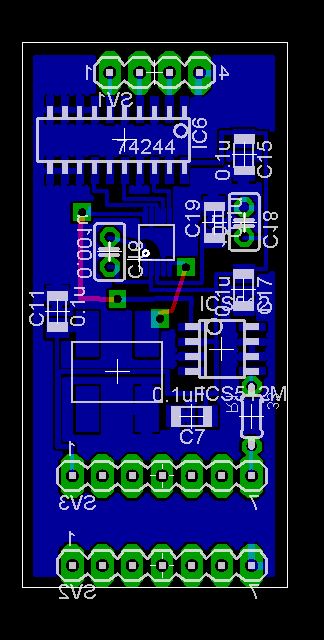

プリント基板（ハンダ面から見た図）

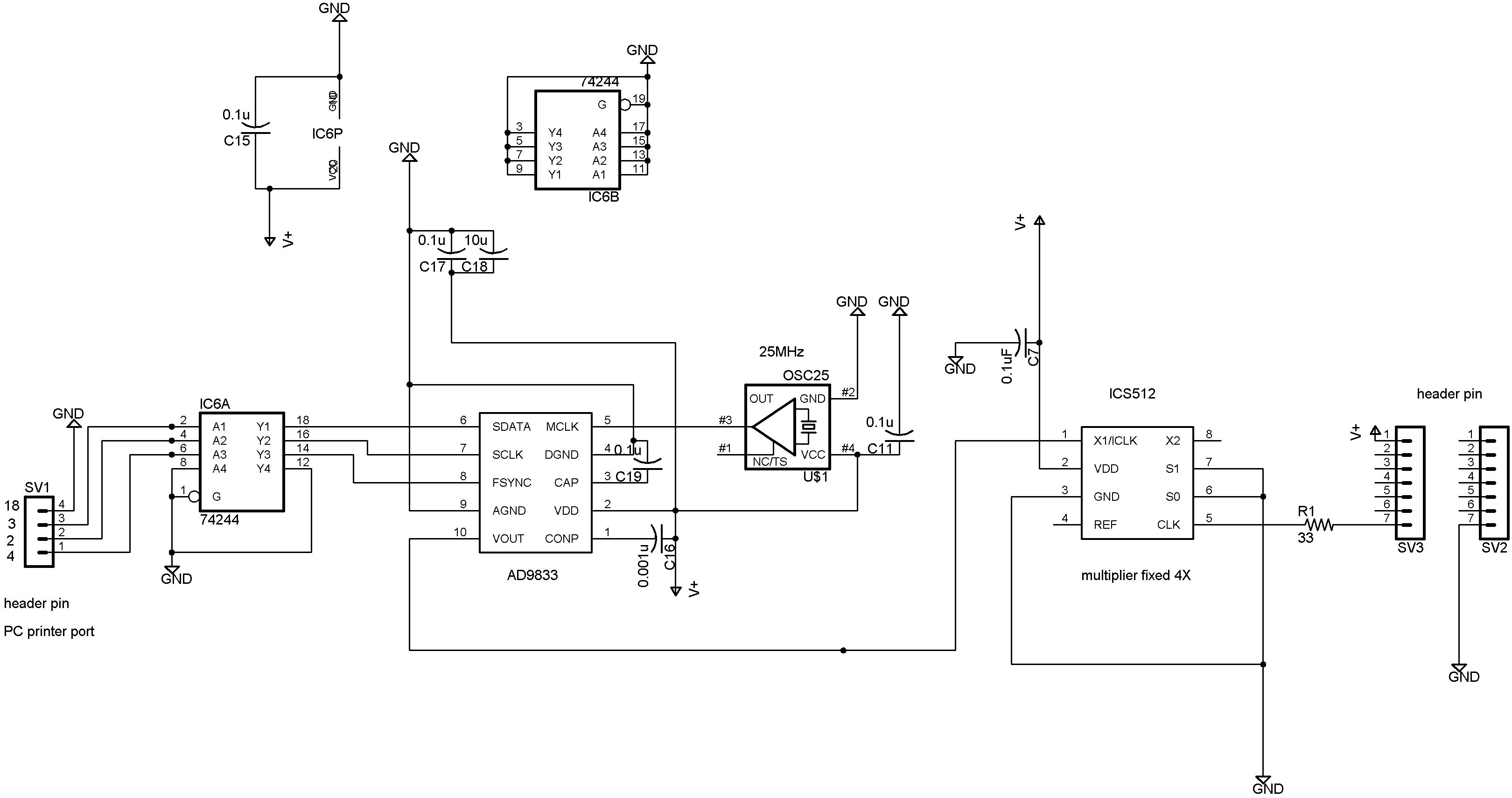

回路図

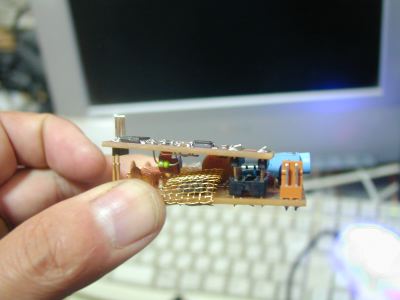

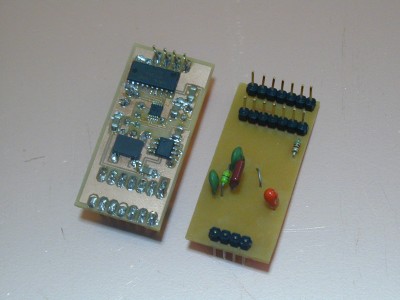

DDS-33カードの全体

パソコンとの接続方法

DDS-33をICソケットに挿して下さい。

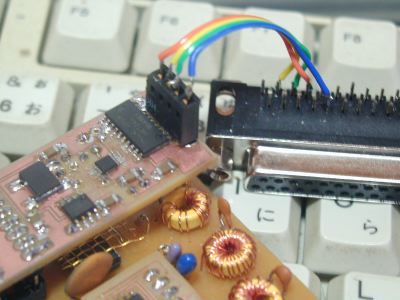

25ピンD-subコネクタと4ピンコネクタをつないで下さい。プリンタケーブルはパソコンのプリンタポートに接続します。電源、アンテナ、サウンドカードは通常通りパソコンと接続します。ピンの接続は、74HCT244の１番ピンの側にあるピンヘッダのピンがアースです。DB25の18番ピンにつないで下さい。付属の4pin-DB25コネクタの場合は、１本だけ離れている18番ピンの側がアースになります。

コントロールソフトウエアのダウンロード

アナログデバイセス社のホームページからコントロールソフトをダウンロードして下さい。
ダウンロードしたファイルを解凍してからインストールして下さい。

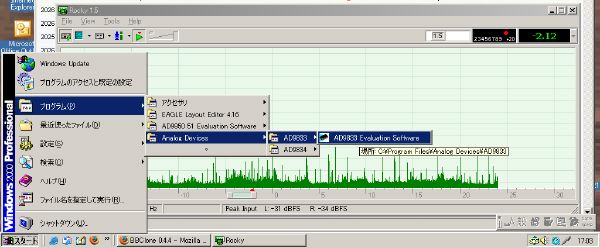

Soft66DBの電源をつないでから、インストールしたコントロールソフトを起動します。

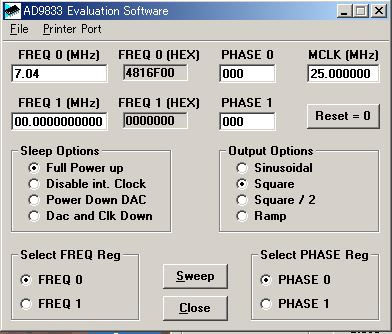

コントロールソフトの画面から、希望の周波数を入れてやります。マスタークロックはデフォルトの25MHzでOKです。Output OptionでSquareをチェックして下さい。希望の周波数を設定して、リターンを押すとDDSカードの設定が行われます。

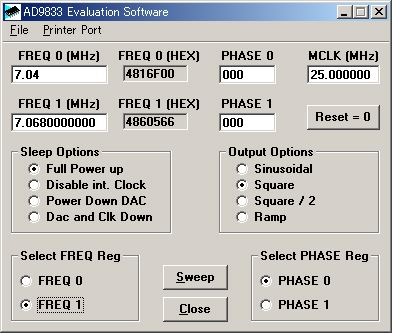

コントロールソフトからは、FREQ0とFREQ1の２つの周波数をセットできます。48kHzのサウンドカードなら、中心周波数を２つセットして置いて、Select FREQ Reqで切り替えれば、概ねバンド全体をカバーすることが出来ます。

コントロールソフトには、Sweep機能があるので、周波数を自動的に動かしながらスキャンさせることも可能です。お試しください。
