Soft66AD



Fearture

  • 2.5MHz to 30MHz Receiving

  • compatible with Rocky , SDRadio, Winrad

  • USB control from PC(XP and Vista)


Soft66AD は表面実装部品を使用したソフトウエアラジオのフロントエンドです。USB経由でパソコンから周波数を簡単にコントロールできます。アマチュア無線だけで なくBCLにも使用できる性能を持っています。

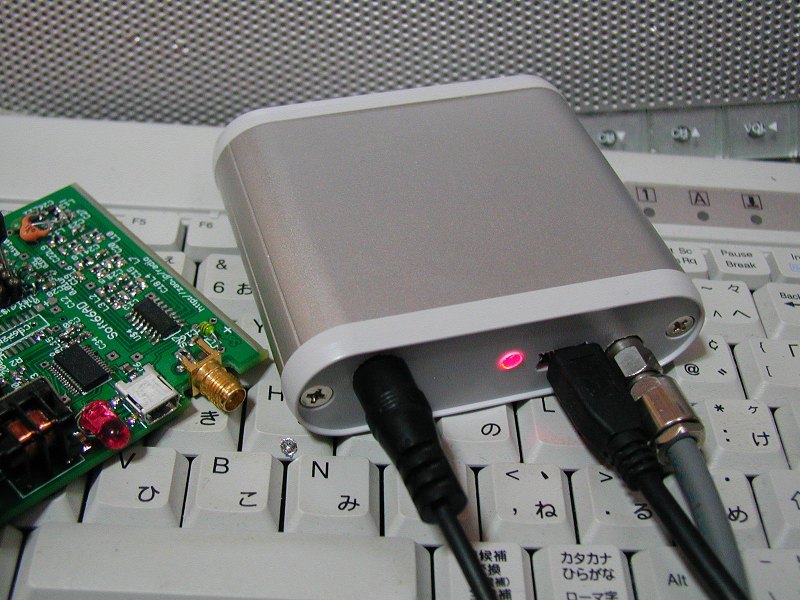

* 画像はケースに入れた場合のサンプルです。Soft66ADの基板はタカチのMX2-8-7GSに 合わせて設計されているので、イヤホンジャック、MINI USB、SMAの穴をあけるだけで、簡単にケースに入れることが出来ます。

ハ ムスクエアで頒布中です。

インストール方法


  1. 最初にFTDI driverをインストールしてください。WindowsUpdateではインストールしないでください。

  2. コントロールソフトをこ こか らダウンロードして、インストールしてください。Soft66LC4のコントロールソフトは、ここです。事前に.NET Frameworkをインストールしておくとスムースに作業が進みます。

  3. MINI USB ケーブルでSoft66ADとパソコンを接続します。

  4. パソコンのLINE INとSoft66ADのイヤホンジャックをステレオケーブルで接続します。

  5. アンテナをSMAジャックに接続してください。

  6. 受信ソフトをインストール、起動します。 SDRadio あるいはRockyを使用してくださ い。

  7. Soft66ADとパソコンの接続を確認してからコントロールソフトを起動します。コントロールソフト では、周波数を半角数字で入力して、Tuneボタンをクリックすると希望の周波数を受信できます。マウスホイール、スライドバーでも周波数を変更できま す。


*もし、コントロールソフトのインストールに失敗する場合は、NET Frameworkをさきにインストールしてください。

ドライバが認識しない場合は、ここを参考にしてください。

*重要:コントロールソフトをインストールできない特殊なパソコンが存在します。ご注文の前に必ず、インストールの確認をしてください。

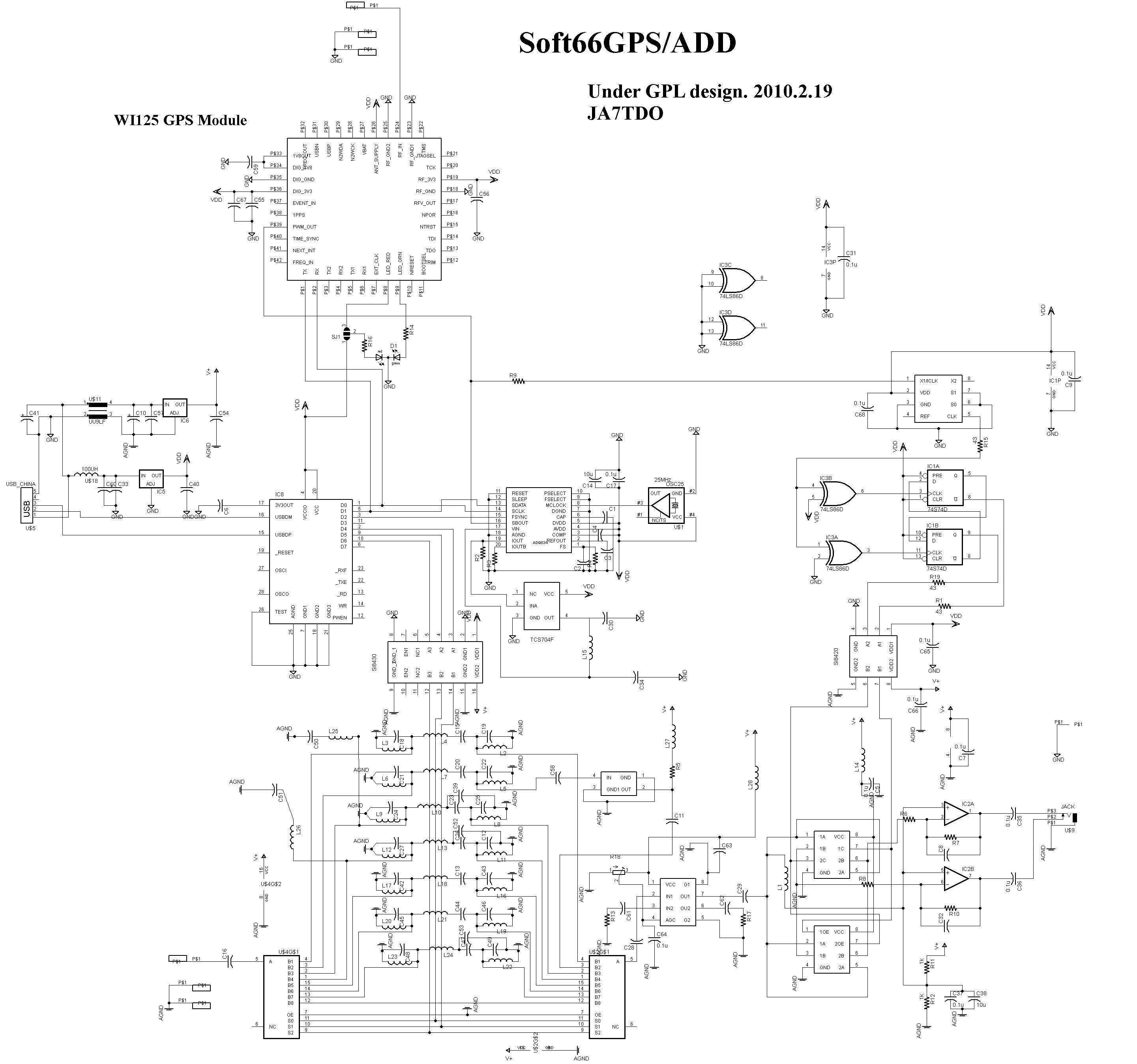

回 路図など詳細は、Soft66ADH(kit)を参考にしてください。








right click for enlarge

既知の問題

USBインタフェースのノイズが 4MHz,8Mhz,12MHz,などで侵入してきます。
ダイレクトコンバージョン受信機に特有の混変調が認められます。

動作確認、トラブルシューティングの方法

  • Soft66ADD,Soft66LCの動作確認方法は、以下の手順で行います。
  • USBデバイスが認識されているかどうか。FTDIのサイトからツールをダウンロードしてドライバが認識されているかを確認します。
  • サウンドミキサーを開いて、LINE INが選択されているかを確認します。すかいぷをつかっている人は、強制的に設定が書き換えられるので、必ず確認してください。
  • 一部のメーカーのサウンドカードは、ウインドウズのシステム・サウンドミキサーからはコントロールできません。専用のコントロールソフトから設定が必要になります。かならず、お使いのサウンドカードのマニュアルで確認してください。
  • ノイズフロアが高い場合は基板上のトリマを調整して、ゲインを下げてみてください。またサウンドミキサーのレベルは、下から1か2にしてください。上げすぎるとやはりノイズレベルが高くなります。
  • 一部のウイルスワクチンソフトで、コントロールソフトが起動しないことが報告されています。ワクチンソフトを切って確認してください。
  • SMAジャックの芯線だけにアンテナをつないでも、インピーダンスの不整合で感度が出ません。かならず、バラン、アンテナチューナーなどでインピーダンスをあわせてください。
  • プリアンプの内蔵されたアンテナでは、ゲインが高すぎて飽和してしまいます。
  • Winrad,Rockyは、スタートボタンをクリックしないと受信を開始しません。また、Winrad,Rockyから周波数を変更することはできません。
  • FTDI社のドライバは必ず手動でインストールしてください。XP,7などで自動インストールされたドライバは、正常に動かない場合があります。
  • Winrad,Rockyのセンターに出現するピークは、サウンドカードとSoft66の間に電圧差があるためです。絶縁トランスなどをはさむと解消される場合があります。
  • Soft66の感度、SNは使用するサウンドカードに依存します。パソコンのオンボードサウンドチップは、あまりよい結果が出ません。
  • ノートパソコンのUSBポートは、十分な電流が供給されない場合があります。動作が不安定になったり、受信できない場合があります。

重要 動かないという人の95パーセントは、サウンドカードの設定ができていません。かならずお使いのサウンドカードのマニュアルをお読みください。

以上を確認しても動作しない場合は、以下のデータを必ず書き添えて、メールで質問してください。

使用OS,パソコンの機種、使用している受信ソフト、USBViewerの結果、使用しているアンテナと受信しようとしている周波数
