New DDS board for Soft66 series
特長

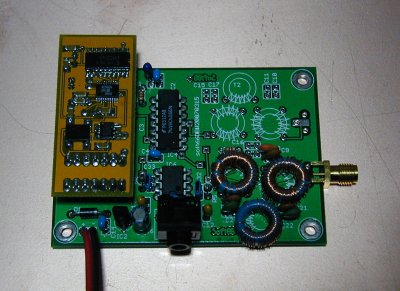

- Soft66に使用すると約35MHz付近まで受信できます。
- miniUSBケーブルで簡単に接続できます。( ftdi driverが必要)
- コントロールソフトはVB.NETのsource code付きなのでカスタマイズが簡単です（alpha
version)。

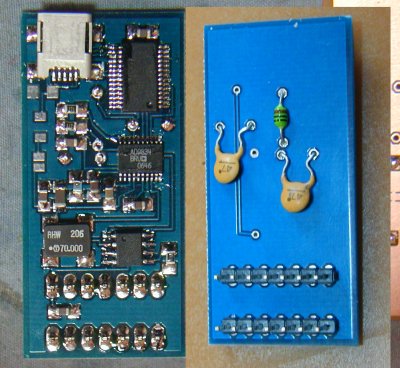

- AD9834CRUZ + FT245RL + ICS512M
で構成されていて安価です。4500円(定形外送料込み)

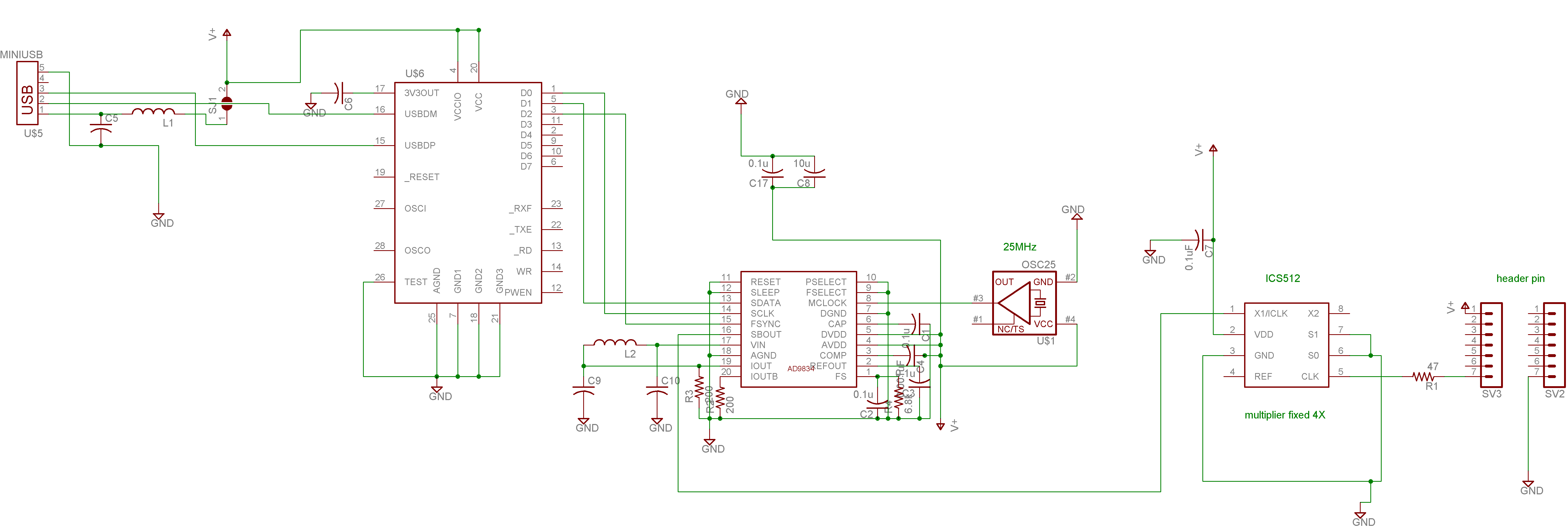

 回路図、右クリックで拡大します。
パソコンに接続するためにミニUSBケーブルが必要になります。
- DDS34のセットアップは以下の手順で行います。
- FTDIドライバーをインストールしてください。
- 74AC04とDDS34を差し替えてください。
- 14pinICソケットに交換していない場合は、丁寧にハンダを吸い取りソケットに変えてください。
- Soft66DB2側の電源を先に入れます。
- ミニUSBケーブルでパソコンに接続します。
- ドライバが認識するまで数秒から数十秒間待ちます。
- コントロールソフトを起動して、目的の周波数を半角数字で入力してください。
- DDS-34Bはalphaバージョンを使い、CLKを75Mhzに設定してください。出荷時期によりCLKが変更されている場合があります。OSCの表示を確認してください。
DDS34は終了しました。
|
