RF増幅

January 14th, 2009

回路もだいぶ固まってきたので、素子の選定を行っている。次の3つの画像を見て欲しい。

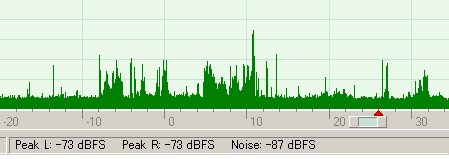

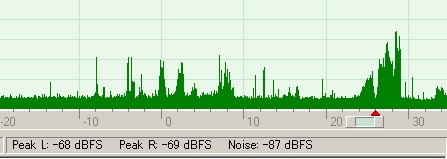

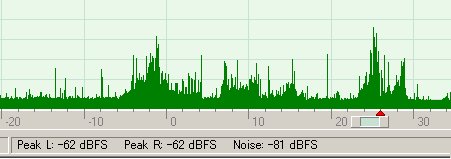

1つ目は、従来のJ310で受信したRocky。ノイズフロアは81～82dbを指している。2番目は、2SK192を４つパラにしたもの。87～88dbとかなり改善されている。3つ目はBF1108Rで、今回スイッチに使うために取り寄せたFETだが、増幅に使ってみた。1個で87dbとかなり良い。ちょっと悩んでいる。

Posted in ニュース

開発中

January 6th, 2009

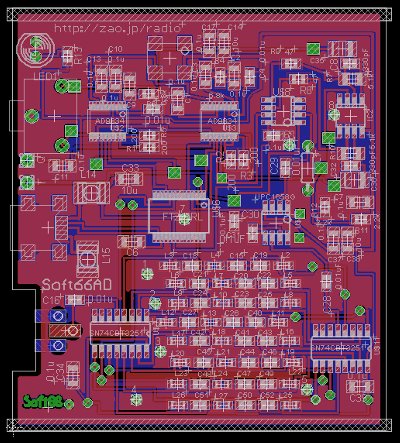

いまやっているのが、これ。


すべて、表面実装部品となる予定。キットで出すか、完成品のみにするかを検討しているところ。バンドパスフィルタは8個搭載できる。最大受信周波数は、３５Mくらい。

QSDは、SN74CBT3036でFST3236の半分のチップなのだが、変更するかもしれない。1G程度まで使えるFETスイッチを探したので、試してみるつもり。結果がよければ、FETスイッチを使う。

Soft66ADのADはAD9834から取ったが、66は4066を使わなくなっても残そうと思う。回路的には、USBから電源を取っているので、ノイズが心配だ。コスト面を無視すれば、USBと絶縁するのがよい。この辺は、検討する余地がある。
