MAKEのプレゼンでは、パラメトリックスピーカーの解説を行った。GASサーバーは用意していたのだが、会場で無線LANが使えなかったからだ。今年は、GASの普及に力を入れて行きたいと考えている。

http://antenna.homeip.net:8080/

興味のある人はここで、ストリーミングしているので試して欲しい。接続方法は、この辺に書いてある。サウンドカードを2枚使うときれいに受信できる。1枚目のサウンドカードでWindowsMediaPlayerの出力を行い、同じサウンドカードのWAVEからRocky、SDRadioの入力を指定する。

現在は21.2MHzの中心周波数を設定している。切れているときは、メールをいただければ、動かすのでぜひ試して欲しい。

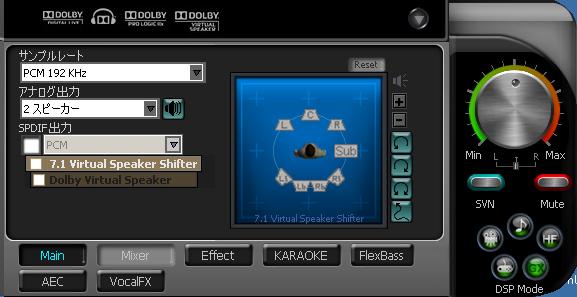

以前から注目していたサウンドカードをようやく入手しました。ASUS XONAR D1は、約6800円と従来の96kHzサンプリングのサウンドカードと比較しても安価なカードです。最高サンプリングは192kHzとスペックを見たら感激ものです。なかなか売っていなくて、先日秋葉原で見つけ買ってきました。

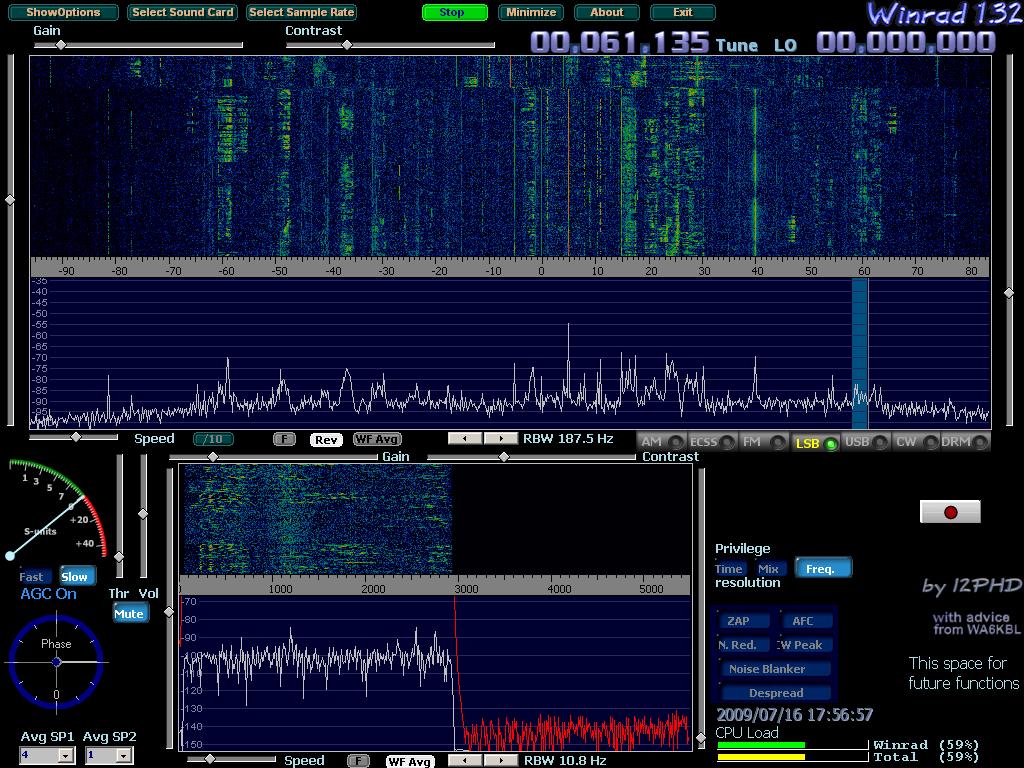

画像はSoft66ADで中心周波数を7.1MHzにセットして受信したものです。

I can receive 192kHz width frequency with ASUS XONAR D1.It is difficult to get it, I bought it at Akihabara last week end. This image is receiving with Soft66AD at 7.1MHz center frequency.

現在、192kHzのサンプリングに対応しているのはWinradだけです。サウンドカードのインストール、Winradのセットアップ、いずれも簡単に出来ました。

Winrad is only one which can receive with 192kHz sampling card. I can make installing and setup very easy.

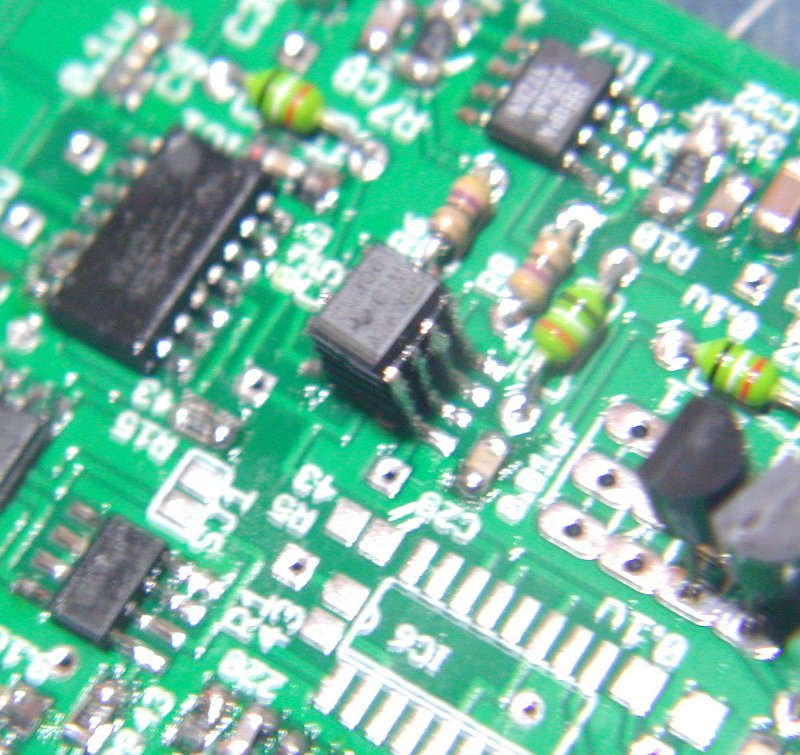

QSDに使用しているアナログスイッチは、オン抵抗が低いほど感度がよくなることが経験的にわかっていた。そこで、3306を4個重ねてみた。

結果は、21Mで感度が若干上がった。7Mではそれほど変わりはないが、混変調が少なくなった感じがする。

RF段の増幅度を上げるよりもいいかもしれない。

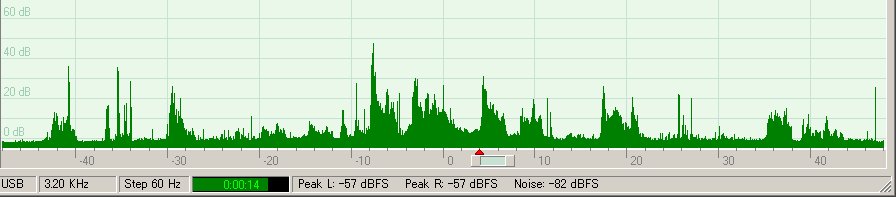

いつも作業をしながら、3.5Mや7Mを聞いている。21Mはコンディションが悪いので、あまり聞かない。たまにフィリッピンが聞こえてくるだけだったが、4月30日はちがった。昼過ぎから６が聞こえてくると思ったら、しだいにオープンし始め、3時過ぎには大オープンとなった。画像は、Soft66ADで中心周波数は21.21MHzで受信しているもの。まるで7Mみたいな状況になっている。
